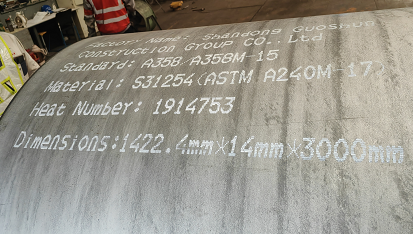

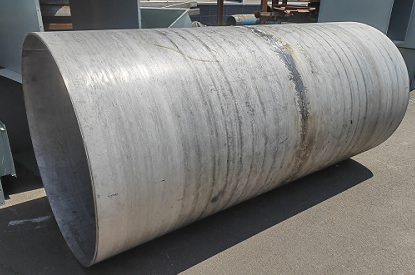

S31254特殊ステンレス鋼ペンストック

モリブデン、クロム、窒素の含有量が高いため、unss31254は孔食や隙間腐食に対して優れた耐性を持っています。銅の添加は、いくつかの酸における耐食性を改善する。さらに、unss31254は、その高いニッケル含有量および高いクロムおよびモリブデン含有量のために良好な応力腐食割れ耐性を有する。

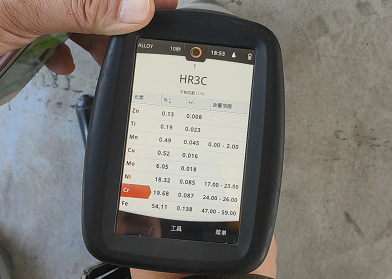

S31254は耐食性のある合金材料です。その密度は8.0g / cm3であり、その融点は1320〜1390°Cである。unss31254の炭素含有量は非常に低く、加熱による炭化物析出のリスクが非常に小さいことを意味する。この鋼は、600-1000°Cで1時間の鋭敏化処理後でも、シュトラウス粒界腐食試験(strausstestastma262規制E)に合格することができます。しかしながら、鋼の合金含有量が高いためである。上記温度範囲では、金属メソ相が結晶粒界に析出することがある。これらの析出物は、鋼が腐食性媒体に使用される場合、粒界腐食の危険性を引き起こさない。そのため、粒界腐食を伴わずに溶接を行うことができる。しかしながら、高温の濃硝酸では、これらの沈殿物が熱影響部において粒界腐食を引き起こす可能性がある。塩化物、臭化物またはヨウ素イオンを含む溶液では、通常のステンレス鋼は、孔食、隙間腐食または応力腐食割れの形で局所腐食によって直ちに侵食される。しかし、場合によっては、ハロゲン化物の存在は均一な腐食を促進する可能性がある。これは、ハロゲン化物が非酸化性酸中に存在する場合に特に当てはまる。純硫酸では、254SMOは316通常のステンレス鋼よりもはるかに優れた耐食性を有する。しかし、unss31254の耐食性は、高濃度の904L(no8904)ステンレス鋼の耐食性よりもわずかに弱い。塩化物イオンを含む硫酸では、unss31254が最も高い耐食性を有する。局部腐食や均一腐食が発生することがあるため、通常のステンレス鋼は塩酸では使用できませんが、254SMOは常温の希塩酸で使用できます。境界線下の領域での孔食の心配がありません。しかし、私たちは亀裂の存在を避けようとしなければなりません。フッ化水素酸(h2sif4)およびフッ化水素酸(HF)では、通常のステンレス鋼の耐食性の範囲は非常に限られていますが、unss31254は幅広い濃度と温度で適用できます。
